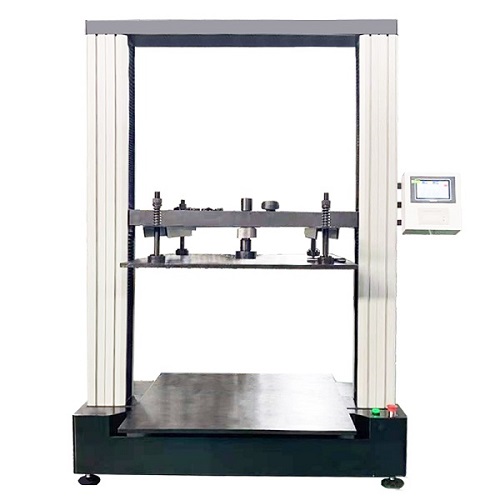

B1000纸箱抗压机

产品简介

B1000微电脑纸箱抗压试验机是瓦楞纸箱等中小型包装用制成品抗压强度性能检测的基本仪器，适用于中小型瓦楞纸箱及其它包装用制成品的抗压强度试验和堆码强度试验。

产品特点

测力传感器为轮幅式拉压传感器20KN，精度0.05%FS，系统测力精度在2%～100%FS范围内相对精度高达±1%
位移传感器采用2000道/圈光电编码器，并采用4倍化技术达到2400道/圈的分辨率（分辨率最高可达0.01mm）
测控系统采用AD800试验机测控系统

3个模拟输入通道，用于力值及电子引伸计测量，AD转换代码数为±120,000（用高分辨率AD转换器实现的无分档测量优于4档放大）
一个1：100调速比的数字输出通道，用控制伺服系统2～200mm/min范围内无级调速
三个光电编码输入通道用于测量大变形和位移测量，采用4倍化技术，提高测量分辨率
位移控制速率范围 0.01～300mm/min
位移示值误差示值的±0.2%以内
位移分辨力 0.04um
应力控速率范围 0.005～5%FS/s
应力控速率精度速率＜0.05%FS/s时，为设定值的±2%以内，速率≥0.05%FS/s时，为设定值的±0.5%以内
应变控速率范围 0.005～5%FS/s
应变控速率精度速率＜0.05%FS/s时，为设定值的±2%以内，速率≥0.05%FS/s时，为设定值的±0.5%以内

应用领域

中小型瓦楞纸箱及其它包装用制成品的抗压强度试验和堆码强度试验

执行标准

GB/T 4857.3、GB4857.4、ISO2874、ISO2872

技术参数

测量范围

0～20KN（可选配置）

准确度等级

1级

结构形式

门式结构

试验力示值允许误差极限

≤示值的±1%

负荷测量范围

满量程的2%～100%FS

力分辨率

最大试验力的1/30000

位移示值极限误差

示值的±1%以内

位移最小分辨率

0.01mm

横梁速度调节范围

0.01～300mm/min

上下压板平行度

上压板固定,下压盘球面(自动调整平行度)≤1mm

横梁速度相对误差

设定值的±1%以内

有效试验测试空间

1000mm*1000mm*1000mm(长宽高) （其它尺寸可定制）

上下压板间距

≥1000mm

主机外形尺寸

约650kg

供电电源

220V，50Hz，0.75KW

软件及用户界面

WINDOWS操作环境下的软件和交互式人机对话操作界面

操作方式

试验过程及测量、显示、分析、控制等均由微机完成

复位功能

试样损坏或实验结束后移动横梁自动停止移动（自动返回初始位置）

自动保护

程控和机械两级限位保护

产品配置

试验机主机 1台
(a)、交流伺服驱动器和电机 1套
(b)、高精度负荷传感器20KN 1支
(c)、台湾ABBA精密珠丝杠副 1套
(d)、同步带减速系统 1套
光电编码器1000P/R 1支
联想品牌计算机惠普打印机、( 19寸显示器） 1台
A4彩色喷墨打印机 1台
PC机测量控制专用软件一套
压盘一付
使用说明书与维修手册（附控制系统原理及易损件图等）一套
操作软件使用手册一份
合格证、装箱清单一份
