锁定鲁尔圆锥接头测试仪适用于抗过载(滑丝)试验?

2023-04-03 09:36

已查看94次

锁定鲁尔圆锥接头测试仪这款仪器主要是用来测试鲁尔圆锥接头,锁定接头的抗过载性,标准接头不应该越过被测试接头的螺纹和凸耳。标准中规定，对被测试的接头施加不小于0.15N.m的扭矩并保持5秒钟，鲁尔接头的内丝外丝不滑丝为合格。

抗过载(滑丝)试验(仅适用于锁定鲁尔圆锥接头)

仪器装置

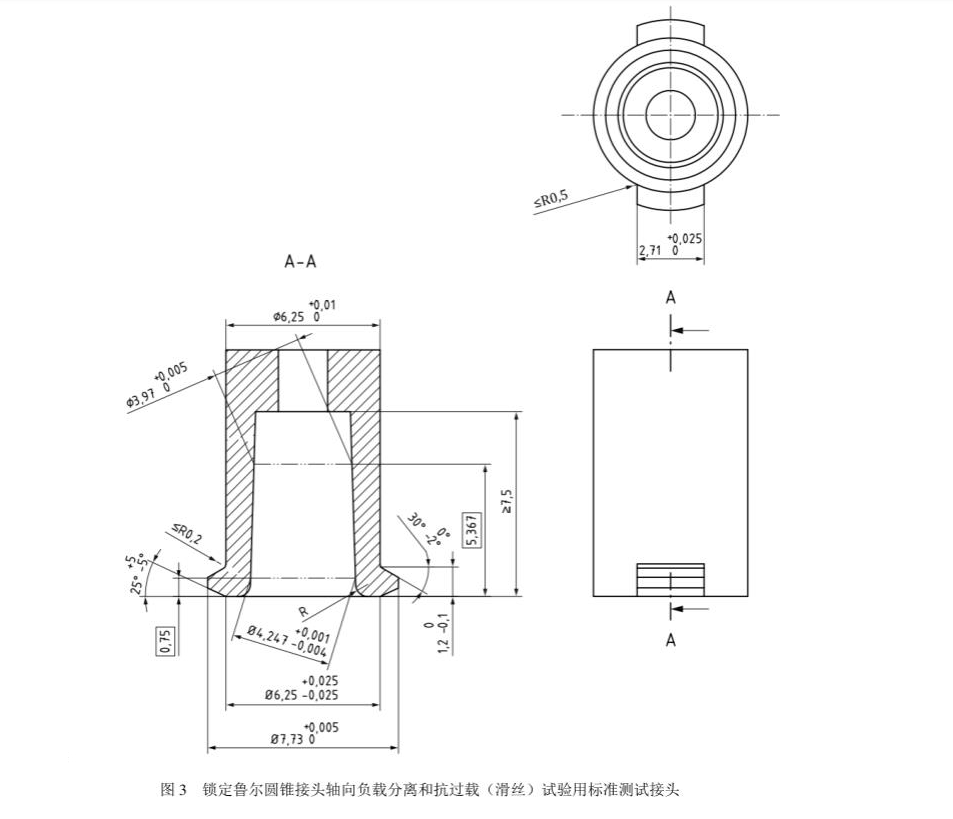

标准测试接头见图3。


LCCT-01A鲁尔圆锥接头多功能测试仪可同时施加轴向力和扭矩,使供试鲁尔圆锥接头与标准测试接头组装的装置。

计时器精度为秒。

加载装置可施加0.15~0.17N. m扭矩的装置。

鲁尔圆锥接头抗滑丝性试验方法

a )干燥供试接头和标准测试接头。

b )通过施加26.5~27.5N的轴向力持续5~6秒，同时施加0.08~0.12N. m的扭矩旋转供试

圆锥接头使之组装。

c )向供试组装件沿旋紧方向施加0.15~0.17N. m的扭矩，保持5~10秒的时间。不要在其

他方向施加任何力或扭矩。

d)检查供试接头是否能够承受上述扭矩和保持时间不滑丝。

结果判定

供试接头能够承受上述扭矩和保持时间不滑丝,判为合格。
