检测气体透过量透过系数需要什么检测仪器

2023-07-20 10:44
已查看192次

气体透过量是指在恒定温度和单位压力下,在稳定透过时,单位时间内透过试样单位面积的气体的体积。以标准温度和压力下的体积值表示,单位为:cm3/(m2·24h·0.1MPa)。

  气体透过系数是指在恒定温度和单位压力差下,在稳定透过时,单位时间内透过试样单位厚度、单位面积的气体的体积。以标准温度和压力下的体积值表示,单位为:cm3·cm/(m2·s·Pa)。

第一法 压差法

  药用薄膜或薄片将低压室和高压室分开,高压室充约0.1MPa的试验气体,低压室的体积已知。试样密封后用真空泵将低压室内的空气抽到接近零值。用测压计测量低压室的压力增量⊿p,可确定试验气体由高压室透过试样到低压室的以时间为函数的气体量,但应排除气体透过速度随时间而变化的初始阶段。

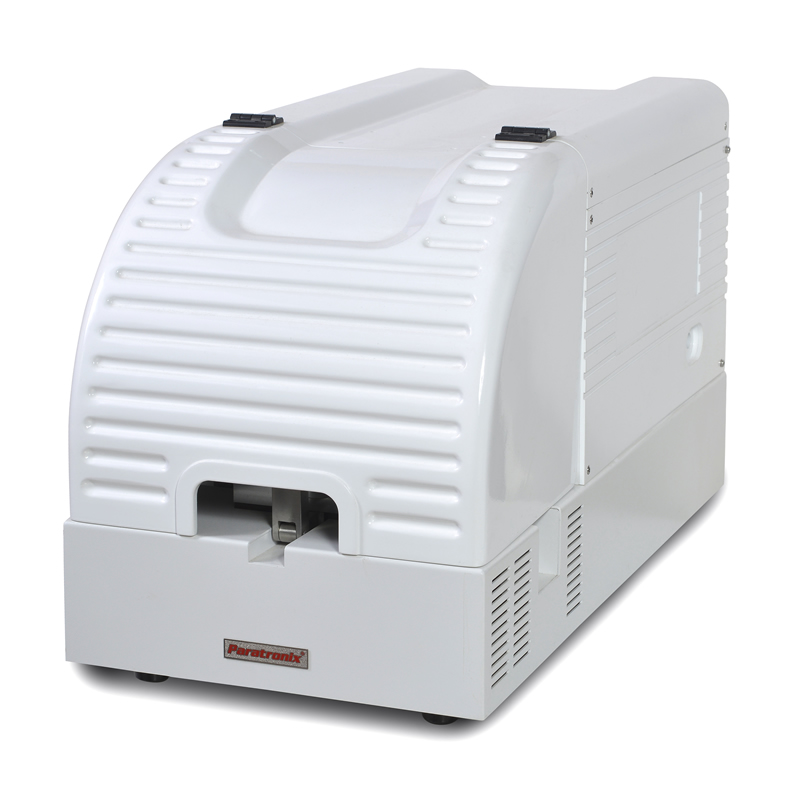

检测仪器:GTR-V3气体透过率测试仪(压差法)


除另有规定外,选取厚度均匀,无皱褶、折痕、针孔及其他缺陷的试样三片,在23 C士2 C环境下,置于干燥器中,放置48小时以上,进行下列试验(也可按仪器使用说明书)

1.按GB/T6672- 2001 测量试样厚度,至少测量5个点,取算术平均值。

2.在试验台密封圈处涂-一层真空油脂,将试样置于试验台上,轻轻按压,使试样与试样台上的真空油脂良好接触,试样应保持平整,不得有皱褶。

3.开启低压室排气阀,开始抽真空,试样在真空下应紧贴试验台,盖好上盖并紧固。打开高压室排气阀,开始抽真空直到27 kPa以下,并持续脱气以排除试样所吸附的气体和水蒸气。脱气结束后,打开试验气瓶和气源开关向高压室充试验气体,气体流量为每分钟100 ml,高压室的气体压力应在1.0x10五次方~1.1x10五次方 Pa范围内。

4.关闭高、低压室排气阀,开始透气试验。为剔除开始试验时的非线性阶段,应进行10分钟的预透气试验,继续试验直到在相同的时间间隔内压差的变化保持恒定,达到稳定透过。

第二法 电量分析法 (本法仅适用于检测氧气透过量)

  试样将透气室分为两部分。试样的一侧通氧气,另一侧通氮气载气。透过试样的氧气随氮气载气一起进入电量分析检测仪中进行化学反应并产生电压,该电压与单位时间内通过电量分析检测仪的氧气量成正比。

检测仪器:OTR-D3氧气透过率测试仪


测定法除另有规定外,

选取厚度均匀、平整、无皱褶、折痕、针孔及其他缺陷的试样三片,在23 C士2 C环境下,置于干燥器中,放置48小时以上,

按GB/T6672- -2001 测量试样厚度,至少测量5个点,取算术平均值。

  将样品放入透气室进行试验,当显示的值已稳定-段时间后,测试结束。

试验结果以三个试样的算术平均值表示,每一个试样测定值与算术平均值的偏差应不得过土10%。
