塑料薄膜和薄片气体透过量和气体透过系数的试验方法

2024-01-02 09:25

已查看110次

本标准规定了用压差法测定塑料薄膜和薄片气体透过量和气体透过系数的试验方法。

在恒定温度和单位压力差下,在稳定透过时,单位时间内透过试样单位面积的气体的体积。以标准温度和压力下的体积值表示,单位为：cm*/m2●d●Pa.

测试原理：

塑料薄膜或薄片将低压室和高压室分开,高压室充有约10* Pa的试验气体,低压室的体积已知。试样密封后用真空泵将低压室内空气抽到接近零值。

用测压计测量低压室内的压力增量Op,可确定试验气体由高压室透过膜(片)到低压室的以时间为函数的气体量,但应排除气体透过速度随时间而变化的初始阶段。

气体透过量和气体透过系数可由仪器所带的计算机按规定程序计算后输出到软盘或打印在记录纸上，也可按测定值经计算得到。

测试仪器：

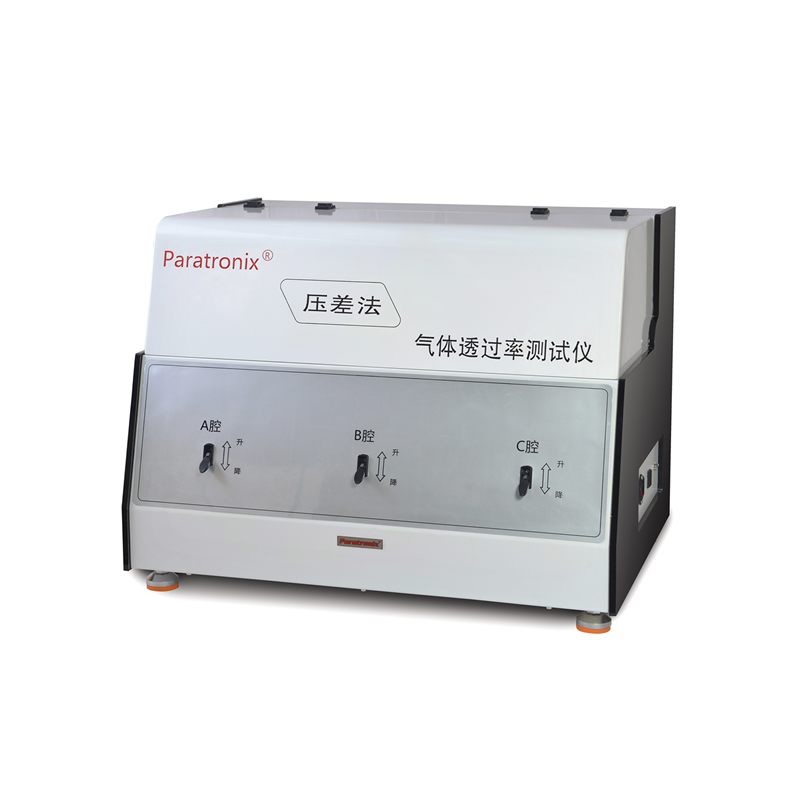

气体透过率测试仪GTR-V3


测试步骤：

按GB/T 6672测量试样厚度,至少测量5点,取算术平均值。

在试验台上涂一层真空油脂,若油脂涂在空穴中的圆盘上,应仔细擦净;若滤纸边缘有油脂时,应更换滤纸(化学分析用滤纸,厚度0.2~0.3 mm)。

关闭透气室各针阀,开启真空泵。

在试验台中的圆盘上放置滤纸后,放上经状态调节的试样。试样应保持平整,不得有皱褶。轻轻按压使试样与试验台.上的真空油脂良好接触。开启低压室针阀,试样在真空下应紧密贴合在滤纸上。在上盖的凹槽内放置O形圈,盖好上盖并紧固。

打开高压室针阀及隔断阀,开始抽真空直至27 Pa以下,并继续脱气3 h以上,以排除试样所吸附的气体和水蒸气。

关闭隔断阀,打开试验气瓶和气源开关向高压室充试验气体,高压室的气体压力应在(1.0~1.1)X10五次方Pa范围内。压力过高时,应开启隔断阀排出。

对携带运算器的仪器,应首先打开主机电源开关及计算机电源开关,通过键盘分别输入各试验台样品的名称、厚度、低压室体积参数和试验气体名称等,准备试验。

关闭高、低压室排气针阀,开始透气试验。
