GB_T 8946-2013塑料编织袋拉伸性能测试

2024-04-12 09:49
已查看70次

本标准规定了塑料编织袋的术语和定义、分类、型号、规格.命名、标识、材料和半成品、要求、试验方法、检验规则、标志、包装、运输和贮存。

本标准适用于以聚丙烯.聚乙烯和聚酯等树脂为主要原料,经挤出、拉伸成扁丝,编织、制袋而成的塑料编织袋。

3.5塑料编织袋

由编织布或编织布与塑料薄膜或纸张等经印刷、裁切、缝制或粘合制成(简称袋)。

3.6单层袋

由一层编织布制成。

3.7多层袋

由编织布和塑料薄膜或纸张等内衬、内粘膜或外层共同制成。这种方法生产的是二层或二层以上袋。

3.8涂膜袋

由编织布与流延到其上的热熔树脂等复合制成。这种方法生产的是二复合袋。

3.9复膜袋

由编织布与塑料薄膜、纸张等复合制成。复合方法可采用挤出复合、干法复合、湿法复合等。这些方法生产的是三复合袋或多复合袋。

注1:挤出复合(extrusionlamination)是指编织布与塑料薄膜.纸张等基材间用挤出的热熔树脂粘接后层压成型。

注2:干法复合(drylamination)是指编织布与塑料薄膜、纸张等基材间用粘合剂粘接前烘干除去其中水分或溶剂后层压成型。

注3:湿法复合(wetlamination)是指编织布与纸张等基材间用粘合剂粘接层压成型后烘干除去其中水分或溶剂。

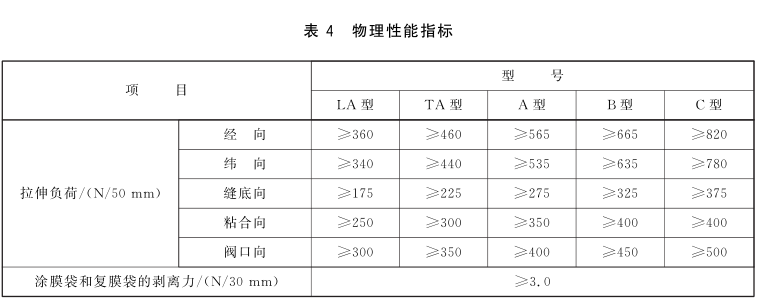

其物理性能测试要求:


7.3.2取样方法

按附录C规定。试样制备应符合GB/T 1040.3- 2006 中6.2的规定。

7.3.3试验设备及条件

试验设备应符合GB/T 1040. 1- 2006 中5.1的规定。

检测仪器推荐:ETT-AM材料试验机


夹具间距100 mm(阀口向200 mm),以200 mm/min士10 mm/min的速度拉伸,直到试样断裂为止,测出最大拉伸负荷。

7.3.4 拉伸负荷

7.3.4. 1试验结 果以两个试样的算数平均值表示,精确到1 N。

7.3.4.2试验中如遇到试样在夹具中破裂、滑脱等影响准确性的情况时,应另换试样重做。

7.3.5 剥离力

7.3.5. 1试验结 果以两个试样的算数平均值表示,精确到0.1 N。

7.3.5.2试样的--端用手或胶粘带将编织布和膜、纸等分开50mm,分别夹在试验机夹具上。如果试样无法分开,则以合格判定。


联系我们

售前咨询电话

18615268674
