拉力机-塑料剥离强度测定法

2024-05-15 09:24
已查看135次

对于粘合在一起的多层材料,采用测定从接触面进行剥离时产生的力,来反映材料的黏合强度。

剥离强度系指将规定宽度的试样,在一定速度下,进行 T 型剥离,测定所得的复合层 与基材的平均剥离力。

 本法适用于塑料复合在塑料或其他基材(如铝箔、纸等)上的各种软质、硬质复合塑料材料剥离强度的测定。

仪器装置

可使用材料试验机,或能满足本试验要求的其他装置。

检测仪器推荐:ETT-AM 电子拉力试验机


仪器的示值误差应在实际值的±1%以内。

试验环境 样品应在温度 23℃±2℃、相对湿度 50%±5%的环境中放置 4 小时以上,并在此条件下进行试验。

试样制备

取样品适量,均匀截取纵、横向宽度为 15.0mm±0.1mm,长度≥200mm 的试样各 5 条(当样品实际长度不足 200mm 时,应满足测定法的要求)。复合方向为纵向。

沿试样长度方向一端将复合层与基材预先剥开长度≥50mm 备用,被剥开部分不得有明显损伤。若试样不易剥开,可将试样一端约 20mm 浸入适当的溶剂(常用乙酸乙酯、丙酮)中处理,待溶剂挥发后,再进行剥离强度的试验。 若复合层经上述方法的处理,仍不能与基材分离,则试验不可进行,判定为不能剥离。


3. 将试样剥开部分的两端分别夹在试验机上下夹具中,使试样剥开部分的纵轴与上、下夹具中心连线重合,并松紧适宜。

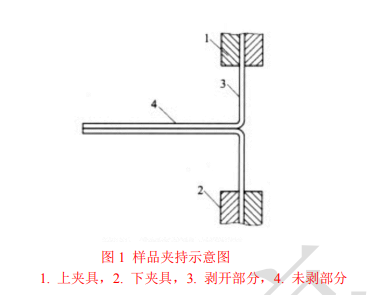

4.试验开始时,未剥开部分与拉伸方向呈 T 型,见图 1,试验速度为300mm/min±30mm/min,试验过程中,未剥开部分与拉伸方向角度不限, 并确保实际剥离(而非拉伸)距离不少于 100mm(取值若能在剥离曲线平稳的范围内,min不能低于 50mm)。

5.记录试样剥离过程中的剥离力曲线。

想了解更多材料的试样性能可以多多关注我们山东普创工业科技有限公司。


联系我们

售前咨询电话

18615268674
