GBT269-1991润滑脂和石油脂锥入度测定法

2024-06-07 09:39
已查看122次

GBT269-1991润滑脂和石油脂锥入度测定法:

检测设备:

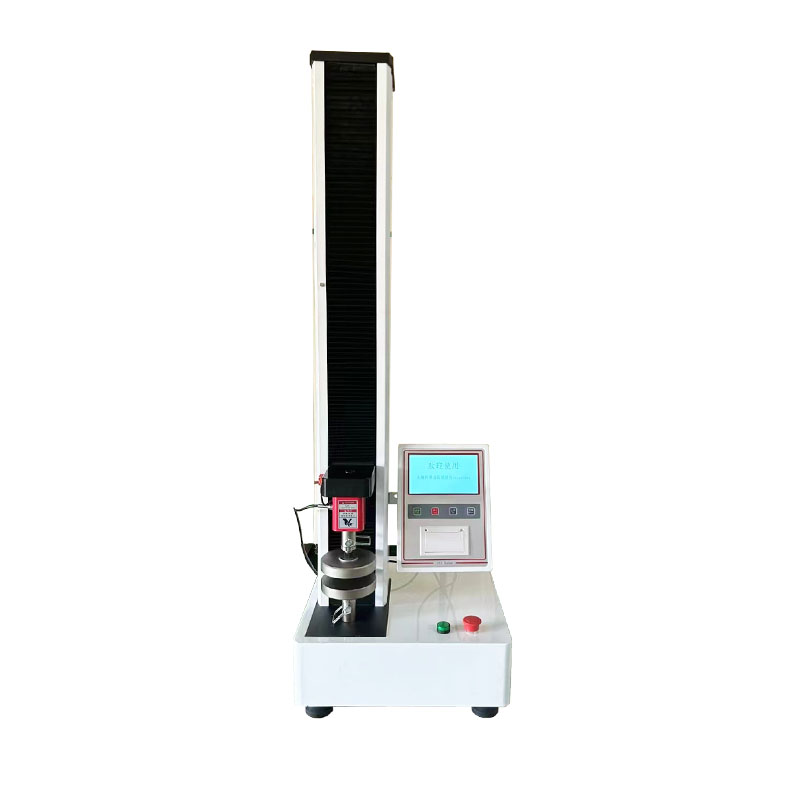

 ETT-AM拉力试验机

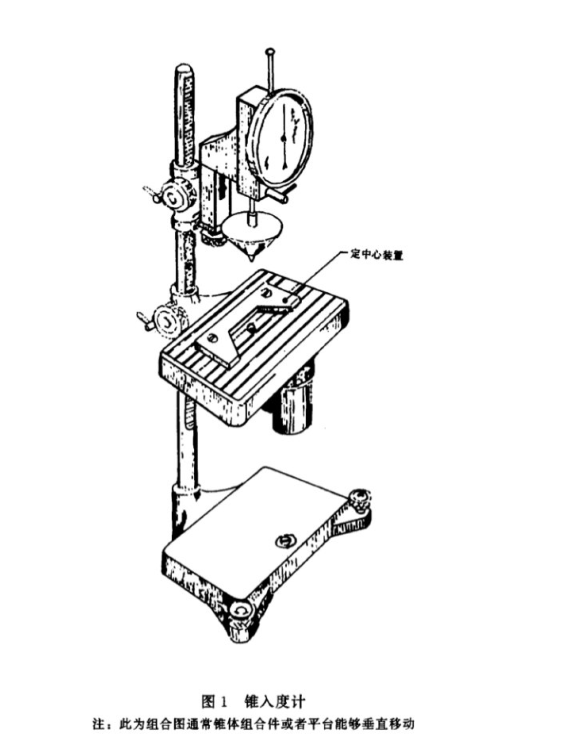

锥入度计:如图1所示。设计成能测定锥体刺入试样中的深度﹐以0. 1mm为单位。锥入度计的锥体组合件或平台必须能精确调节锥尖位于润滑脂平面上时其指示器读数指零。当释放锥体时,至少能下落62mm,且无明显摩擦.锥尖应不能碰击试样容器底部。仪器应带有水平调节螺丝和酒精水平仪,以保持锥杆处于垂直位置。


4.2锥体:

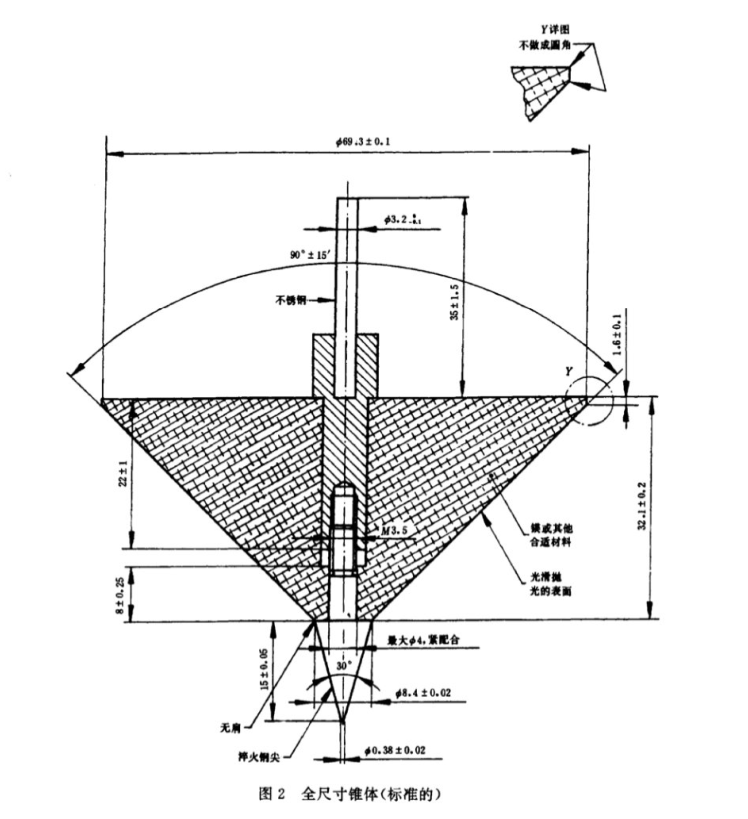

4.2.1︰全尺寸锥体和锥杆;锥体由镁或其他适宜材料制造的圆锥体和可拆卸的淬火钢尖组成,其尺寸和公差如图2所示。锥体总质量为102.5士0.05g ,锥杆质量为47.5士0.05g。由刚性杆组成的锥杆其上端有“台阶",其下端有一连接锥体的适当结构。只要锥体总的外形及质量分布不变﹐允许修改内部结构,以达到规定质量。外表面应抛光,使其非常光滑。

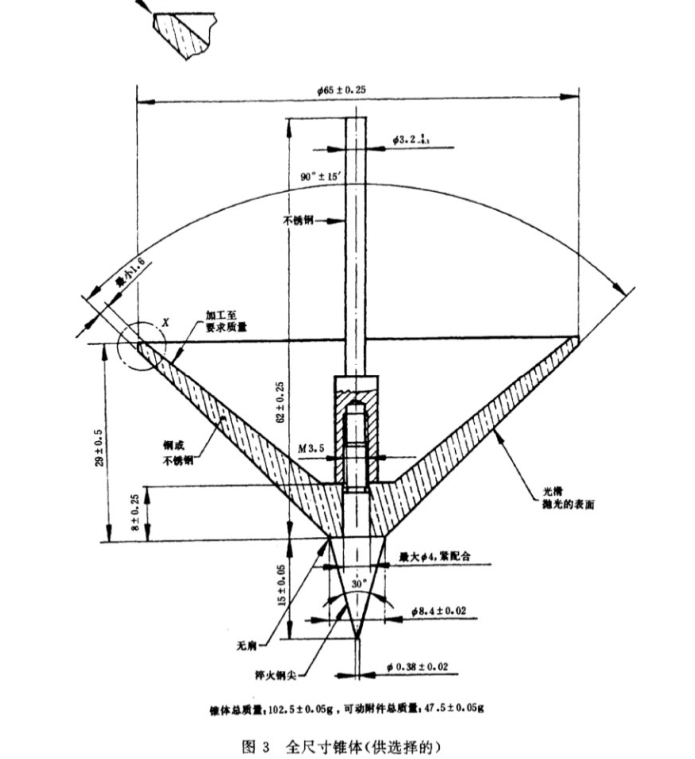

注:对于测定锥入度在400单位范围内,可以使用供选择的惟体(图3)。

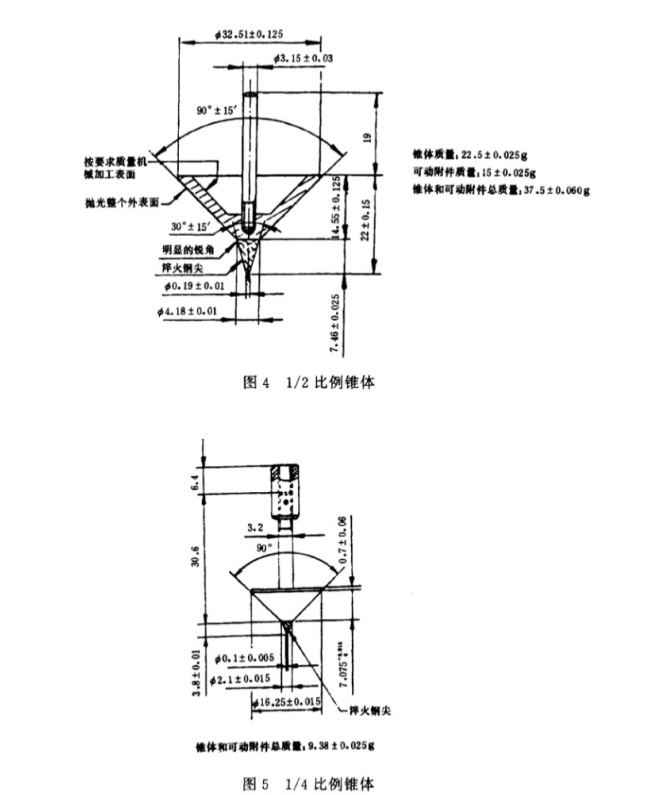

4.2.2 1/2比例锥体和锥杆:锥体用钢、不锈钢或黄铜制,并带有一个洛氏硬度C为45~50的淬火钢尖,其尺寸和公差如图4所示。锥杆可用不锈钢制成。锥体和锥杆的总质量为37.5士0.05g。锥体的质量为22.5士0.025g。锥杆的质量为15士0.025g.

4.2.31/4比例锥体和锥杆:锥体用塑料或其他低密度材料制成,并带有一个洛氏硬度C为45~50的淬火钢尖,其尺寸和公差如图5所示。锥杆可用镁合金制成。锥体和锥杆的总质量为9.38士0.025g。此值可通过在锥杆的空腔中加入小弹丸进行调节。


作器可以制成手工操作或机械操作。工作速度应达到每分钟60士10次,工作行程最长为14mm。

4.3.4溢流环(任意设计的):原则上应符合图6说明。它是使溢流出的润滑脂放回工作器脂杯的一种有效辅助装置。在测定锥入度时,溢流环应安放在距脂杯边缘以下至少13mm位置。溢流环边高为13mm。

4.4润滑脂切割器:具有牢固地安装的带斜削刀的锋利刀片,基本上如图9所示。刀片必须平直锋利。4.5水浴;能够维持在25士0.5℃,并能容纳装配好的润滑脂工作器。如果水浴也用于不工作锥入度试样,则需备有防止试样表面与水接触的设施。水浴还应带有盖子,使试样上部的空气温度维持25℃。

空气浴,为了测定块锥入度,需要维持25士0.5℃空气浴;也可用一个放在水浴中的密封容器就足以满足要求。

注:可以使用恒温试验室或空气浴代替水浴。

4.6温度计:25℃校正过的温度计,用于水浴或空气浴。

4. 7烘箱:能够维持85士2℃,用于熔化石油脂样品。

4.8刮刀;宽度为 32mm,长度不少于150mm的耐腐蚀方头硬刀片;对于1/2和1/4比例锥体试验,则刮刀宽度应约为13mm。

4.9秒表:分度为0.1s。

4.10石油脂试料容器:直径100士5mm,深度65mm或大于65mm的平底圆筒形的容器,用厚度至少为1.6mm 的金属制造,如果需要,每个容器可提供一个很合适的防水盖子(见12.1.3中的注①).

注。不能使用有柔性的“油膏盒"型的容器,因为手拿柔性的容器时,使石油脂有可能轻微工作。
