范围

本标准规定了在稳态条件下采用红外传感器法对包装件和容器水蒸气透过性进行测试的试验方法。

本标准适用于塑料及其复合材料包装件和容器(以下简称包装件)的水蒸气透过性的测试。

水蒸气透过率watervaportransmission rate;

在规定的试验条件下,试验达到平衡时在单位时间内,从包装件外部透入内部的水蒸气量,常用的单位是克每天(g/d)。

参考膜 reference specimen

在特定的试验条件下,水蒸气透过率为已知的膜片，

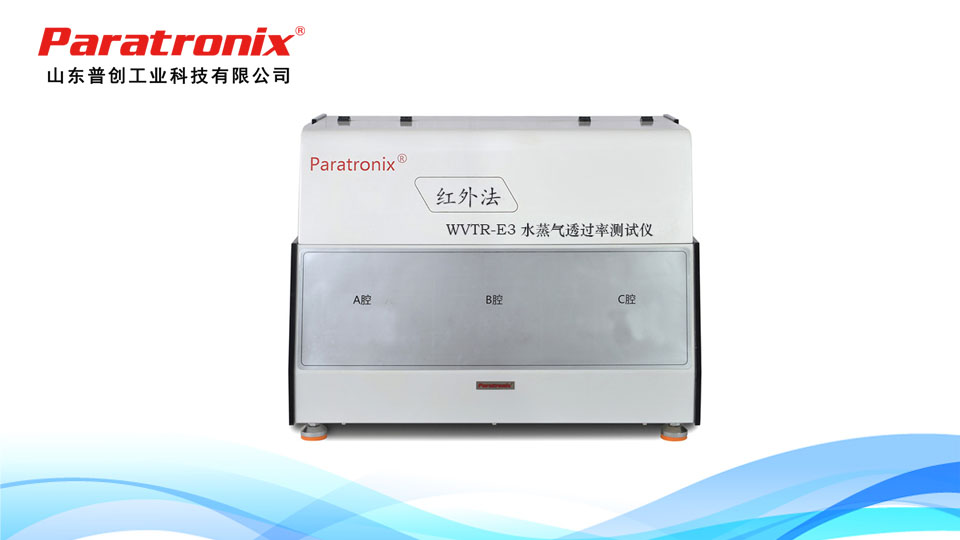

测试仪器：普创科技 WVTR-E3水蒸气透过率测试仪

试验原理

将包装件装在仪器上,并将包装件的开口密封。包装件内通入干燥载气,包装件外侧则置于已知相对湿度环境中。由于包装件内外存在一定的湿度差,

水蒸气从高湿度侧,通过包装件壁向低湿度侧渗透。透过包装件壁的水蒸气随载气一起传送到红外传感器中,传感器测量由水蒸气吸收的红外能量的比例,产生一

定强度的电信号,电信号的强度与水蒸气的浓度呈比例关系。通过检测一定时间内电信号的强度计算出试样的水蒸气透过率。

测试步骤

10.1 将待测试样安装在仪器的包装件试验支架上,用环氧树脂将试样与试验支架连接处密封。待测试样与仪器的连接方式取决于包装件的形状,类型和检测目的。

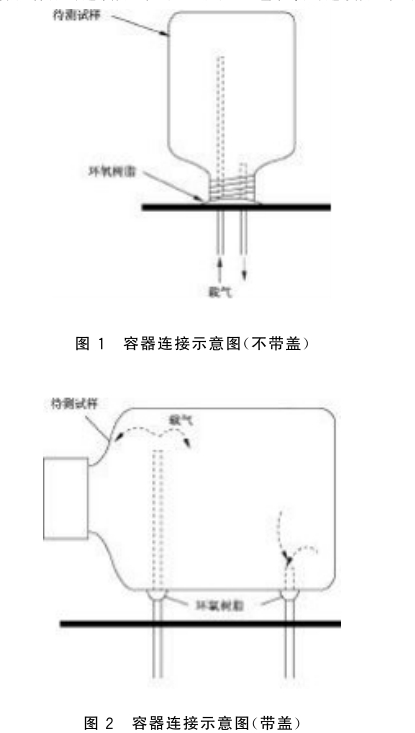

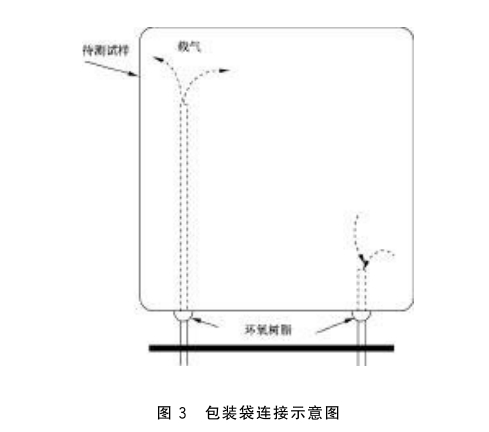

连接时,进气管与出气管的位置应尽量远离,进气管应高于出气管。容器的连接方式见图1和图2,包装袋的连接方式见图3。

10.2将待测试样安装于已知温湿度的恒温恒湿装置中。注;也可将试样安装于实验室条件下进行测试,但实验室内温度和湿度的波动会影响试验结果,应在试验报告中予

以说明。

10.3 向试样内通干燥的载气,以不小于40ml/min的流量将待测试样品内的空气吹净。吹扫时间根据样品的体积而定，不少于以下规定时间:

体积V<100 m时:30 min

100 mlsV<200 ml时:1 h

200 ml≤V<500 ml时:2 h

V>500ml时:3h以上空气吹扫时间结束后,将流量降低至5mL/min~15mL/min,并维持30 min。

10.4 吹扫完毕后,调节载气流量到选定值,载气流量应保持稳定,流量示值偏差应在5%以内。试验所选用的载气流量应与所选参考膜校正时用的流量相同。

10.5 开始测试,直至电压输出值的变化在5%以内时,试验达到稳定状态,记录此电压输出值为E,。

10.6记录试样内外的温度,精确到0.5℃。
