本标准规定了采用电解传感器测定水蒸气透过率的试验方法。

本标准适用于快速测定塑料薄膜、薄片以及含有塑料的多层结构材料的水蒸气透过率

水蒸气透过率 watervapourtransmission rate，WVTR

在特定条件下,单位时间透过单位面积试样的水蒸气量。

测试原理

将试样装夹到渗透腔内后,试样将渗透腔分成干腔和湿腔(湿度可调)。在干腔中有干燥的载气流通过,从湿腔透过试样的水蒸气由载气携

带到电解池内。电解池的结构通常为:内有两个螺旋形金属电极,电极安装在玻璃毛细管的内壁上,电极表面涂有一薄层五氧化二磷。载气

通过玻璃毛细管,由载气所携带的水蒸气被五氧化二磷定量地吸收。通过给电极施加一定的直流电压,将水蒸气电解成氢气和氧气。根据电解电

流的数值,计算单位时间内透过单位面积试样的水蒸气量。

试样

5.1 试样应有代表性,厚度均匀,无折痕、褶皱、针孔。试样的面积应大于渗透腔的透过面积,试样应密

封装夹好。

5.2 水蒸气透过率至少测试三个试样。

5.3应按照GB/T6672的规定测量厚度,每个试样至少等间距测量3个点。

仪器

7.1 仪器结构

仪器由渗透腔、电解池、流量调节阀、干燥管、换向阀等构成。在渗透腔的两腔之间装夹试样,电解池用来测水蒸气透过率,干燥管内盛装干燥剂,如分子筛材料。

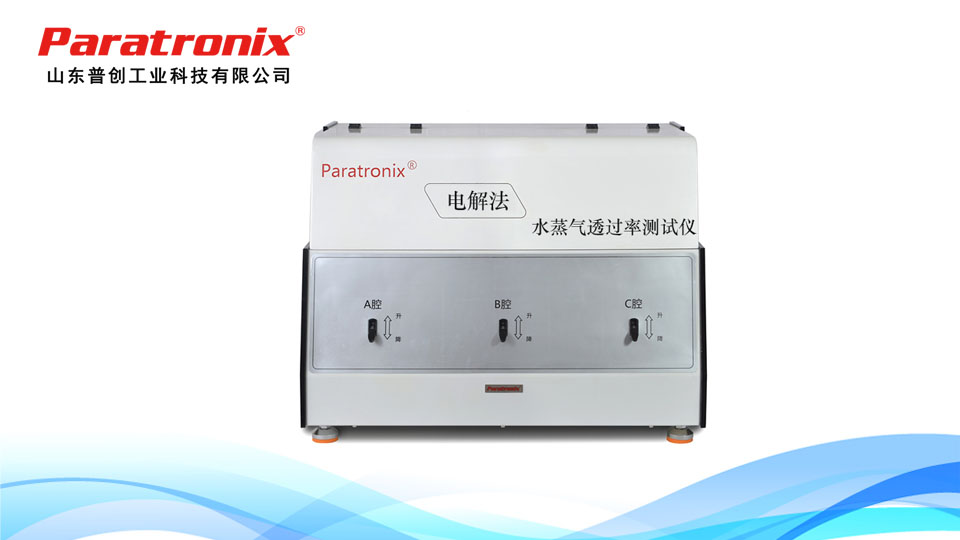

WVTR-AE3水蒸气透过率测试仪--本产品基于电解法水分分析传感器的测试原理，参照1S0 15106-3标准设计制造，为中、高水蒸气阻隔性材料提供宽范围、

高效率的水蒸气透过率检测试验。适用于食品、药品、医疗器械、日用化学、光伏电子等领域的薄膜、片材、纸张、包装件及相关材料的水蒸气透过性能测试。

试验步骤

9.1 将盛有合适浓度的硫酸溶液或蒸馏水或饱和盐溶液等介质的多孔盘放到渗透腔的湿腔中,用来形成恒定的湿度环境。

9.2相对湿度与硫酸溶液浓度之间的关系见附录A。相对湿度与饱和盐溶液之间的关系见附录B.

用蒸馏水可产生 100%的相对湿度环境。

9.3 将试样放置到渗透腔的干、湿腔之间(见图1),关团且密封好渗透腔。

9.4 将换向阀调节到合适的位置,使载气经过干燥管到干腔,绕过电解池(经过图1中A-B路径)直接通向大气。这样可以避免在装夹试样的过程中进入干腔的湿气被带入电解池,

从而使电解池受潮,使试验结果无效。

9.5向电解池施加一定的直流电压。将电解池一直保持在工作通电的状态,除非长时间不使用它。

9.6大约 30min后,将换向阀调节到试验位置,使载气(经过图1中C-B路径)通过电解池。

9.7 按一定的时间间隔定时测量电解电流的变化量,当相邻3次电流采样值波动幅度不大于5%时,可视为电流已保持恒定,水蒸气渗透达到稳定状态,记录下电流值。
