原标题：GB/T 20042.7-2024《质子交换膜燃料电池 第 7 部分：炭纸特性测试方法》
GB/T 20042.7-2024《质子交换膜燃料电池 第 7 部分：炭纸特性测试方法》是我国燃料电池领域的重要基础标准，为炭纸质量控制与性能评估提供了技术依据。
核心价值：统一测试标准，提高测试精度和可靠性，支撑炭纸国产化和燃料电池产业高质量发展，为我国氢能产业 "卡脖子" 技术攻关提供标准化支撑。
一、测试项目
1、厚度均匀性测试：25kPa 压强，25 点均匀分布，精度 0.001mm
2、机械强度测试：拉伸、弯曲测试，拉伸速度 10~100mm/min
3、透气率测试：压差法，垂直与平面方向测试
二、测试方法及相关仪器介绍
1. 厚度均匀性测试
样品要求：面积≥100cm²，无褶皱、缺陷

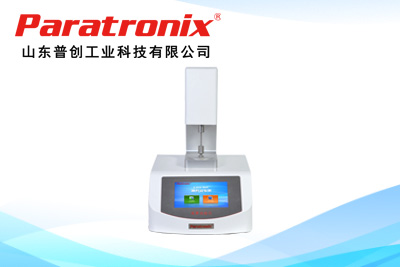

测量仪器：Paratronix普创科技PTT-03A厚度测试仪，精度≥0.001mm ，测量头面积≥1cm²
测试步骤：
校准测厚仪零点，每组测量后复查
将样品平放，测头平缓放下，施加 25kPa 压强
在样品表面均匀分布≥25 个点进行测量
2、机械强度测试
拉伸测试：
样品为长条型，夹具中心线与受力方向平行
拉伸速度：10~100mm/min
记录断裂负荷，计算拉伸强度
弯曲挺度测试（新增）：
测量炭纸抵抗弯曲变形的能力
评估炭纸在燃料电池组装中的结构稳定性

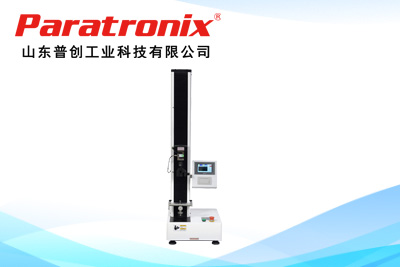

测试仪器：Paratronix普创科技ETT-A电子拉力试验机，加载速度 5.5~600mm/min（任意可调）
3、透气率测试
测试方向：垂直方向、平面方向
测试原理：压差法（2~300Pa 压差）
垂直方向透气率公式：V_pe = 60×V_s×d/[S₁×1000×(P_s-P₀)]
V_s：气体流量；d：炭纸厚度；S₁：测试面积；P_s-P₀：压差

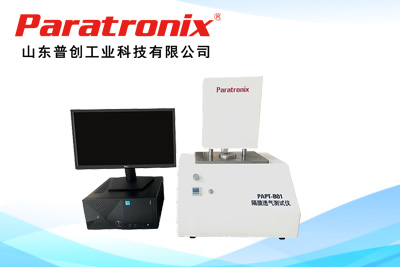

测试仪器：Paratronix普创科技PAPT-B01D透气度测试仪，压差测试范围 10-15000s/100ml，压差分辨率 0.1s/100ml，压力范围 0～20KPa（可定制5KPa、10KPa）
三、标准意义与应用价值
统一测试标准：解决行业内测试方法不统一导致的产品质量参差不齐问题
提升产品质量：为炭纸生产、研发提供科学评价依据，促进性能优化
支撑产业发展：
适用于质子交换膜燃料电池炭纸的质量控制与性能评估
为燃料电池系统设计、制造提供可靠参数
助力我国氢能产业高质量发展，支撑 "双碳" 目标实现
